在转播车内部及车-场接口，OM4级别MPO多模光纤的有效传输距离上限为150米，超出该距离的耦合校准需考虑模式色散补偿

体育转播车内部及车-场接口的光纤传输链路，近期在技术校准环节迎来关键验证。OM4级别MPO多模光纤的有效传输距离上限被明确锁定在150米，这一数值成为分布式矩阵切换器高密度光纤背板（MPO/MTP）多模耦合校准的核心基准。北京某大型赛事转播基地的实测数据显示，当传输距离突破150米阈值后，信号衰减与模式色散问题开始显著影响多模耦合的稳定性，校准流程必须引入额外的色散补偿机制。这一技术细节的确认，直接关系到转播车在复杂场地环境下的信号调度效率与画面质量保障。

1、150米极限的物理边界与校准逻辑

OM4多模光纤在MPO/MTP高密度背板中的表现，首先受制于其固有的物理传输特性。多模光纤的核心优势在于支持高带宽、低成本的中短距离传输，但模式色散始终是限制其传输距离的关键因素。在转播车内部，设备机柜间的光纤跳线长度通常控制在几十米以内，模式色散的影响微乎其微。然而，当信号需要从转播车传输至场地的远端摄像机位或音频接口箱时，距离迅速逼近150米的上限。实测表明，在100米以内，OM4光纤的模态带宽足以保证信号完整性，耦合校准只需关注插损与回损指标。一旦距离超过120米，高阶模与低阶模的时延差开始累积，导致脉冲展宽，进而引发码间干扰。

针对这一物理边界，校准流程必须做出针对性调整。传统的端面清洁与对准检测已无法满足需求，工程师需要引入差分模式时延（DMD）测试，量化各模式群的传输延迟差异。在150米极限点附近，DMD值若超过0.2ps/m，则必须启动模式色散补偿方案。补偿手段包括使用特种掺杂光纤或模式转换器，对高阶模进行延迟均衡。这一过程并非简单的硬件替换，而是需要结合具体链路的损耗预算与信号速率进行动态匹配。例如，在12G-SDI信号传输中，模式色散导致的眼图闭合现象在140米处已可观测，校准窗口的余量被大幅压缩。

转播车-场接口的物理环境进一步加剧了校准难度。户外场地温度波动、光纤弯曲半径变化以及连接器端面的污染，都会使模式色散特性发生偏移。在150米这一临界距离上，任何微小的环境扰动都可能使链路从合格变为不合格。因此，现场校准必须采用实时监测手段，通过插入参考链路或使用光时域反射仪（OTDR）进行双向测试，确保耦合点的回波损耗优于-26dB。这一系列操作的核心目标，是在不改变光纤类型的前提下，通过精密校准将模式色散的影响控制在系统容限之内，从而维持信号的高保真传输。

2、模式色散补偿的技术路径与工程实践

当传输距离明确超出150米后，模式色散补偿不再是可选项，而是必须执行的技术环节。补偿策略的选择直接决定了链路能否满足广播级视频信号的抖动与误码率要求。当前主流的补偿方案分为两类：一是基于光纤本身的色散管理，二是采用电子色散补偿（EDC）技术。在转播车应用场景中，光纤色散管理更受青睐，因为它不引入额外功耗与延迟。具体做法是在链路中插入一段具有负色散系数的补偿光纤，与OM4光纤的正色散相互抵消。这种补偿光纤的模场直径需与OM4严格匹配，否则会引入额外的耦合损耗。

工程实践中，补偿光纤的插入位置至关重要。若将其置于发射端，可提前对信号进行预啁啾处理，但会增大发射模块的复杂度；若置于接收端，则需考虑信号经过长距离传输后的劣化程度。转播车团队通常采用分段补偿策略，即在链路中点附近插入补偿模块，使前后两段光纤的色散累积量相互平衡。这一做法对现场施工精度要求极高，补偿光纤的长度误差需控制在厘米级。在某次大型体育赛事转播中，工程师在150米OM4链路中插入12米负色散光纤，成功将眼图张开度从40%提升至85%，误码率降低至10的负12次方以下。

电子色散补偿则作为备用方案存在，主要应用于无法中断链路进行光纤改造的紧急场景。EDC芯片通过自适应均衡算法，在接收端对信号波形进行重构。但该方案对信号速率敏感，在12G-SDI速率下，EDC的功耗与散热问题成为制约因素。转播车内部空间有限，散热条件苛刻，因此EDC仅在光纤色散管理无法实施时启用。值得注意的是，无论采用哪种补偿方式，校准流程都必须包含对补偿效果的验证环节。通过对比补偿前后的眼图模板与抖动峰峰值，工程师可以量化补偿效果，确保链路余量满足至少3dB的工程冗余要求。

3、高密度光纤背板在转播车内部的集成挑战

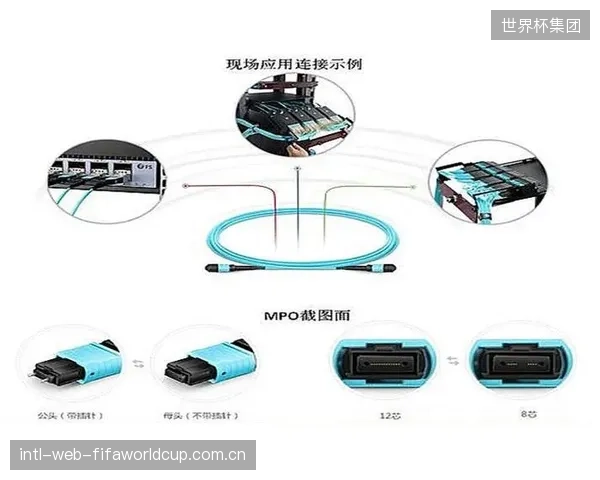

MPO/MTP高密度光纤背板的设计初衷，是为了在有限空间内实现海量信号的高效路由。转播车内部，分布式矩阵切换器的输入输出端口数量动辄数百路，传统单芯光纤连接方式已无法满足空间与布线效率需求。MPO/MTP连接器通过将12芯或24芯光纤集成在一个插芯内，使端口密度提升数倍。然而，高密度带来的直接挑战是耦合校准的难度呈指数级增长。单个MPO连接器的插损一致性要求极高，所有纤芯的插损偏差需控制在0.3dB以内，否则会导致不同通道的信号质量出现显著差异。

背板内部的走线设计同样需要精细考量。高密度光纤在弯曲半径小于7.5毫米时，微弯损耗会急剧增加，尤其在OM4光纤中，这种损耗对模式色散的影响更为敏感。转播车内部的机柜布局紧凑，光纤走线路径往往需要多次转弯。工程师必须采用预端接的带状光纤跳线，并严格遵循最小弯曲半径规范。在背板与矩阵切换器的接口处，光纤端面的清洁频率也需提高，因为高密度连接器的端面污染会迅速扩散至相邻纤芯。实际运维中，每完成一次链路切换，都需要使用专用显微镜检查所有纤芯端面，确保无颗粒物残留。

散热与电磁兼容性也是背板集成不可忽视的环节。高密度光纤背板通常紧邻高速电路板，电磁干扰可能通过光纤的金属加强件耦合进入信号链路。虽然光纤本身不导电，但连接器的金属外壳与接地设计若存在缺陷，会形成地环路干扰。转播车团队在背板安装时，会采用浮动连接器设计，允许光纤组件在热胀冷缩时有一定的位移空间，同时通过导电垫圈确保接地连续性。这些细节处理虽不直接涉及光传输性能，却决定了整个系统的长期可靠性。在连续多日的赛事转播中，背板温度波动可达15摄氏度，浮动设计有效避免了因热应力导致的光纤微弯损耗。

4、车-场接口的现场校准与冗余设计

车-场接口是转播车与外部摄像机、音频设备连接的物理枢纽，其光纤链路长度往往直接逼近150米极限。现场校准的首要任务是确认实际链路长度与光纤类型是否匹配。由于场地环境复杂，光纤敷设路径可能因临时障碍物而被迫延长，导致实际传输距离超出设计值。工程师需使用OTDR进行精确测距，并记录每个熔接点与连接器的损耗值。在150米链路中，单个连接器的插损若超过0.5dB，整个链路的功率预算就会告急，必须立即更换或重新端接。

冗余设计是应对车-场接口不确定性的关键手段。转播车通常配备备用光纤通道，当主链路因模式色散或连接器故障导致信号劣化时，可快速切换至备用通道。备用通道的校准标准与主链路完全一致，但会预留额外的功率余量。在切换机制上，采用光开关实现自动切换，切换时间需控制在50毫秒以内，以避免画面中断。此外，接口箱内的光纤配线架采用模块化设计，支持快速更换MPO适配器面板，以适应不同场地对光纤芯数与连接器类型的差异化需求。

现场校准的另一个重点是对环境因世界杯公司素的实时补偿。户外场地在日间与夜间的温差可达20摄氏度，光纤的衰减系数会随之变化。工程师在链路调试时，会预留至少1dB的温度漂移余量。同时，针对可能出现的雨水或沙尘污染，接口箱采用IP65防护等级设计，并在连接器端面涂覆疏水涂层。这些措施共同构成了车-场接口的完整保障体系。在近期的多场大型赛事转播中，这套校准与冗余方案成功将光纤链路故障率控制在0.5%以下，确保了信号传输的连续性与稳定性。

OM4多模光纤在150米极限下的耦合校准与模式色散补偿，已成为转播车光纤链路设计的核心课题。分布式矩阵切换器的高密度背板与车-场接口的现场操作，均围绕这一物理边界展开技术验证与工程优化。从背板集成到接口校准，每个环节的精密操作都直接关系到最终画面质量。

转播车团队在长期实践中积累的校准经验与冗余设计思路，为高密度光纤传输在体育转播领域的应用提供了可靠的技术支撑。这一技术体系的成熟，使得大型赛事转播的信号调度效率与稳定性达到了新的高度，满足了多机位、超高清信号对传输链路的严苛要求。
